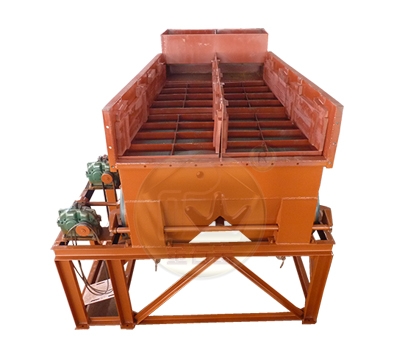

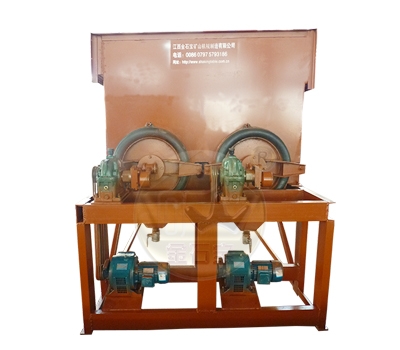

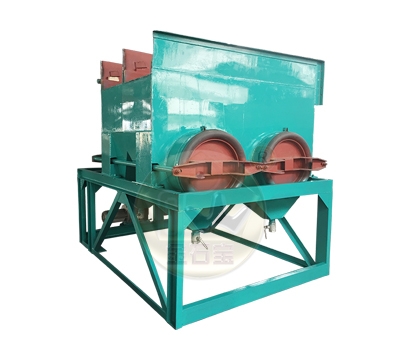

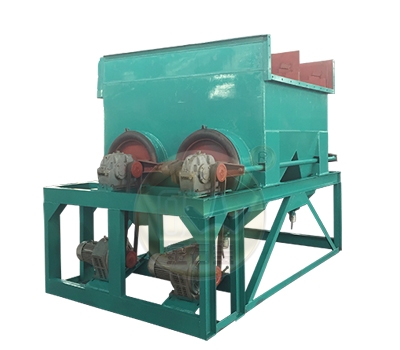

梯形跳汰機
梯形跳汰機
1.設備簡單、易維護；
2.適用范圍廣，廣泛用于選別金、鎢、錫、 鐵、錳、鈦等礦物；
3.處理量大，分選效率高，常作為作為粗選或精選使用；
產品概述
跳汰機是現代重選設備之一。由于其處理能力大，選別粒度范圍廣，維護簡單，作為粗選或精選，被廣泛用于選別金、鎢、錫、 鐵、錳、鈦等礦物。2LTC6109-8T梯形跳汰機的隔膜垂直地安裝在跳汰室篩板的側壁上，按隔膜運動方向區分，與礦流運動方向垂直成為橫向側動隔膜 跳汰機。由于隔膜設置在槽體的外壁，又稱側動外隔膜跳汰機，按跳汰室水平面形狀也稱梯型跳汰機。

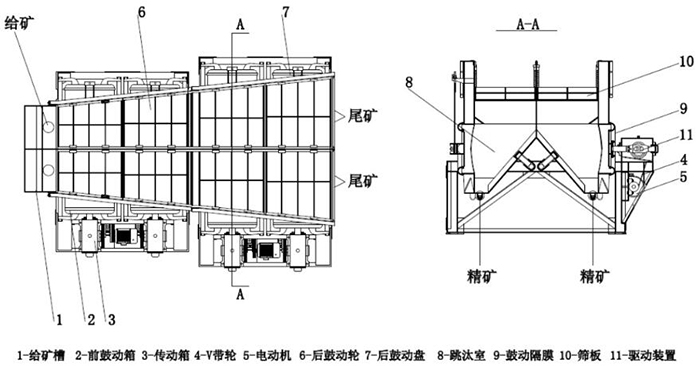

產品結構
2LTC6109-8T梯形跳汰機，該機橫截面為梯形，沿著礦流方向由窄變寬，礦漿流速逐漸減緩，特別有利于細粒重礦物回收。整機由8個跳汰室組成，分成兩列，每列4室，各室沖程沖次可單獨調節，組成不同 的跳汰制度。該跳汰機的的兩列1-4室與5-8室中間隔斷，用螺栓連接起來形成一個整體。結構為可拆卸形式。以便于運輸和搬運。其結構 簡單，維修方便，運轉穩定，已在金、鎢、錫、鐵、錳、鈦等重選廠廣泛應用。
技術參數
結構形式
雙列側動梯形外隔式
跳汰室數
8室
跳汰室規格
一室給入端單列寬600mm
四室排料端單列寬1000mm
每室長900mm
跳汰面積
總面積 5.76m2
一室 0.585m2 二室 0.675m2
三室 0.765m2 四室 0.855m2
隔膜沖程
10-50（可調）
隔膜沖次
0-310次/分（無極調速）
給礦粒度（重礦物）
5mm
生產能力
10-20噸/時
用水量
50-100噸/時
電機功率
2.2KW*4（調速電機）
設備總重
4650KG
外形尺寸
4400*3060*2700

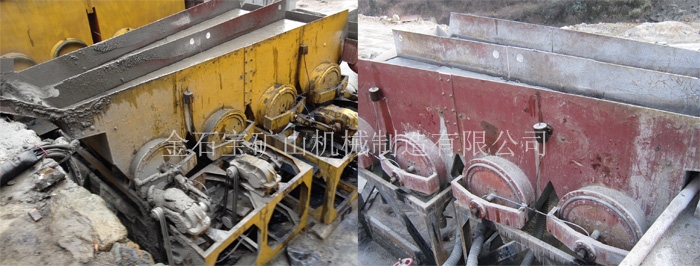

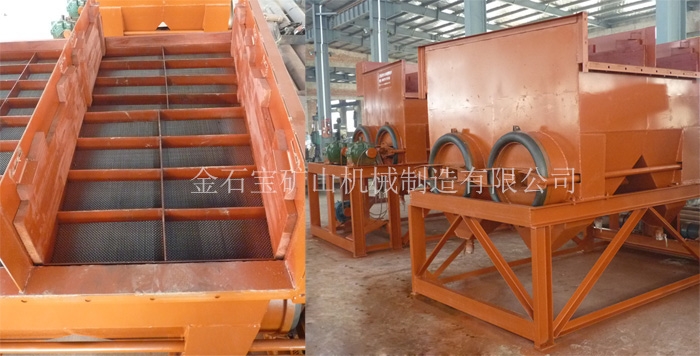

礦山現場
